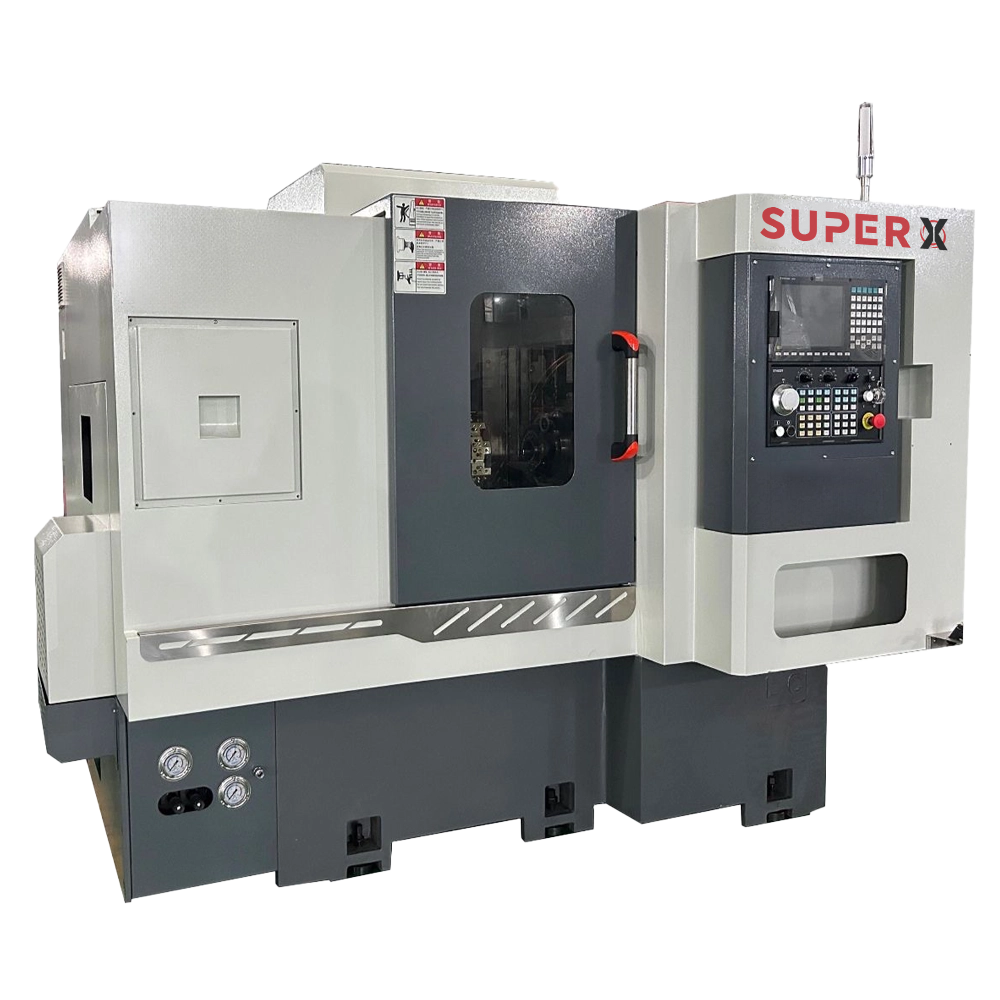

Süper X
. YÜKSEK HASSASİYET . YÜKSEK VERİMLİLİK . YÜKSEK ADET
CNC torna otomatlar yüksek hassasiyetle çalışması ve kolay programlanabilir özelliğiyle, verimliliğinizi artırarak yüksek adetlere ulaşmanızı sağlar. Kuvvetli canlı takımıyla, çaptan ve alından işlem yapmanıza olanak sağlar.
İstenirse canlı takıma çap ayarı yaparak açılı işlemleri de yapabilirsiniz.

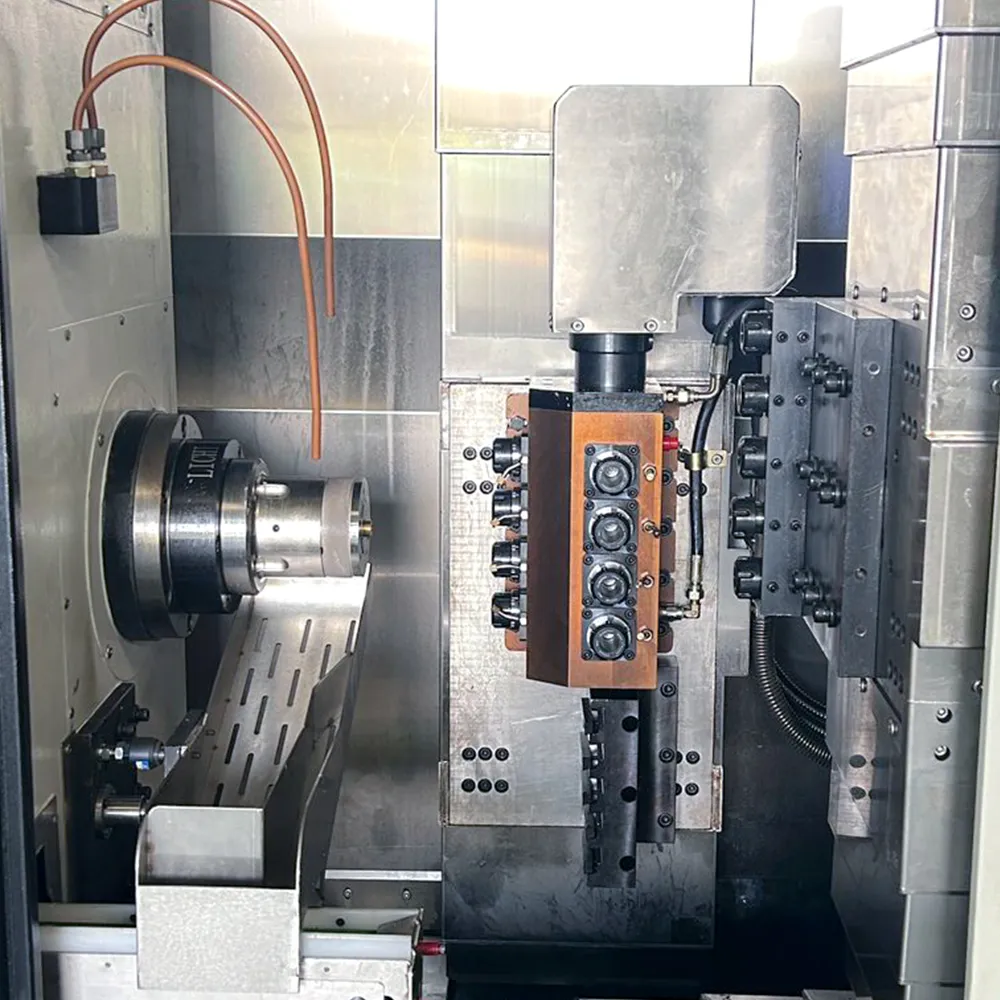

Y eksen, 4+4 canlı takım ve 8 istasyon servo taretiyle çok işlemli parçalarınızı seri bir şekilde üretmenize imkan sağlar.
| Kontrol Ünitesi | SYNTEC 22TB |
| Driver | SYNTEC |
| Spindle Normu / Pens sistemi | A2-5 / 173E |
| Sub-Spindle Normu / Pens sistemi | A2-5 / 173E |
| Spindle delik çapı | Ø45 mm |
| Spindle motor gücü | 7.5 kW / Syntec |
| Sub-spindle motor gücü | 9.0 kW / Syntec |
| Spindle devri | 5000 rpm |
| Maks. Tornalama çapı | Ø200mm |
| Maks. Tornalama boyu | 150 mm |
| Tornalama kater ölçüsü | 20×20 mm |
| Çubuk işleme kapasitesi | Ø42 mm |
| Takım | Gang / Taret |
| Pozisyonlama hassasiyeti | 0.005 mm |
| X1 / X2 / Z1 / Z2 eksen motor güçleri | 1.7 kW / Syntec |
| X1 / X2 / Z1 / Z2 eksen seri hareket hızları | 25 m/dk |
| X1 eksen hareket mesafesi | 500 mm |
| X2 eksen hareket mesafesi | 400 mm |
| Z1 eksen hareket mesafesi | 290 mm |
| Z2 eksen hareket mesafesi | 300 mm |
| Vidalı mil / Rulman | 32 mm Hiwin / NSK |
| Lineer Kızak | 35 mm Hiwin |
| Canlı takım | 2’li çaptan / ER25 |
| Canlı takım motor gücü | 2.4 kW / Syntec |
| Taret istasyon sayısı | 12 istasyon Servo Taret |
| Tornalama kater ölçüsü | 20×20 mm |
| Tornalama kater ölçüsü | 20×20 mm |
| Delik kater ölçüsü | Ø20 mm |
| Hidrolik motor gücü | 1.1 kW |
| Hidrolik kapasite | 50 L |
| Ölçüler (LxWxH) | 2540x1850x2025 mm |
| Ağırlık | 3800 kg |
| Standart Aksesuarlar | Talaş konveyör / Parça yakalama / Sub-Spindle parça düşürme mekanizması / Sub-Spindle 6” ayna |
Neler Yapıyoruz?
CNC Tezgâhları ve Makinelerimiz
CNC torna otomatlar yüksek hassasiyetle çalışması ve kolay programlanabilir özelliğiyle, verimliliğinizi artırarak yüksek adetlere ulaşmanızı sağlar. Kuvvetli canlı takımıyla, çaptan ve alından işlem yapmanıza olanak sağlar.
İstenirse canlı takıma çap ayarı yaparak açılı işlemleri de yapabilirsiniz.
CNC torna otomatlar yüksek hassasiyetle çalışması ve kolay programlanabilir özelliğiyle, verimliliğinizi artırarak yüksek adetlere ulaşmanızı sağlar. Kuvvetli canlı takımıyla, çaptan ve alından işlem yapmanıza olanak sağlar.
Çift spindle, 12 istasyonlu servo taret ve canlı takımları ile çok işlemli parçalarınızı seri bir şekilde arkalı önlü işleyerek bitmiş ürün almanıza imkan sağlar.
Malzemenin tamamı iş mili içinde döndüğü için titreşim riski yoktur. Özellikle altıgen, profil ve büyük çaplı malzemeler için yüksek hızlara ulaşılabilir.
Servo motor sayesinde malzeme konumlandırması hassastır. Tarete ve diğerlerine çarpmaz.
